AWUNet:基于注意门和小波池化机制的叶面积分割


发布时间:

2023-01-09

来源:

植物表型资讯

作者:

PhenoTrait

叶面积的准确分割和检测对于植物生长自动监测具有重要意义,是农业生产中监测植物生长、产量、宽度和高度可持续性的最有效策略之一。胡萝卜植物的叶片分割是一项具有挑战性的任务,因为次生小叶引入了复杂的叶片形状变异性(图8)。

本文提出了一种新型的AWUNet (attention -gated Wavelet pooling UNet),如图1,它结合了减小特征图大小的小波池和聚焦特征图语义内容的注意门模块。利用注意门机制(图2)对现有u型网络模型中的跳跃连接进行重构以提高显著性,池化层利用小波函数进行压缩。为了提高AWUNet模型的精度,研究了超参数的有效性,如图3到图5。对提出的模型进行了评估,并与现有的方法(如UNet + +、Inception UNet、SAUNet和INCSA UNet)以及预训练的深度学习架构(如视觉几何组模型(如VGG16-UNet、VGG19-UNet,图6)和残余神经网络(ResNet) UNet(图7)进行了比较,如图9-11。

本文提出的AWUNet模型分割IoU(并交集)得分最高,为94.81%,而目前最先进的方法UNet、UNet + +、Inception UNet、SAUNet、INCSA UNet、VGG16 UNet、VGG19 UNet和ResNet UNet的IoU得分分别为86.29%、63.37%、45.26%、72.39%、89.30%、82.99%、85.16%和75.50%。研究结果表明,本文提出的AWUNet模型在植物叶面积分割方面优于其他模型,可用于农业部门的作物监测。

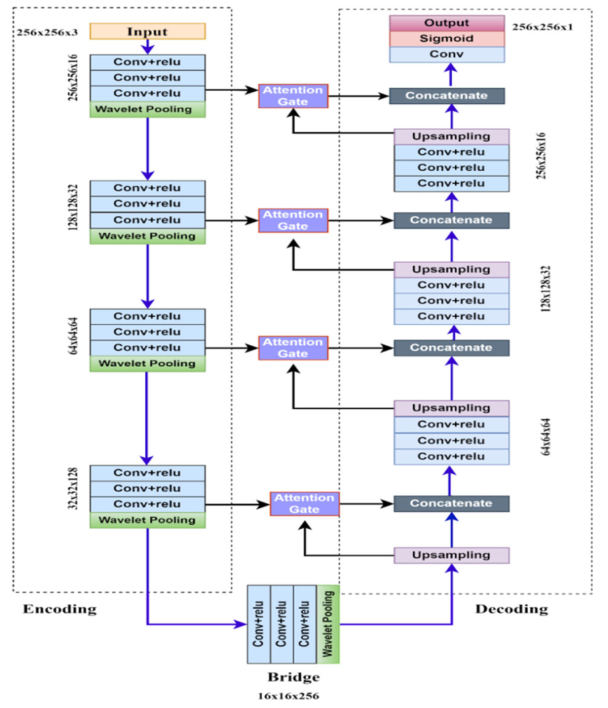

图1 AWUNet的总体架构。采用注意门控模块和小波池化层对跳接进行了改进

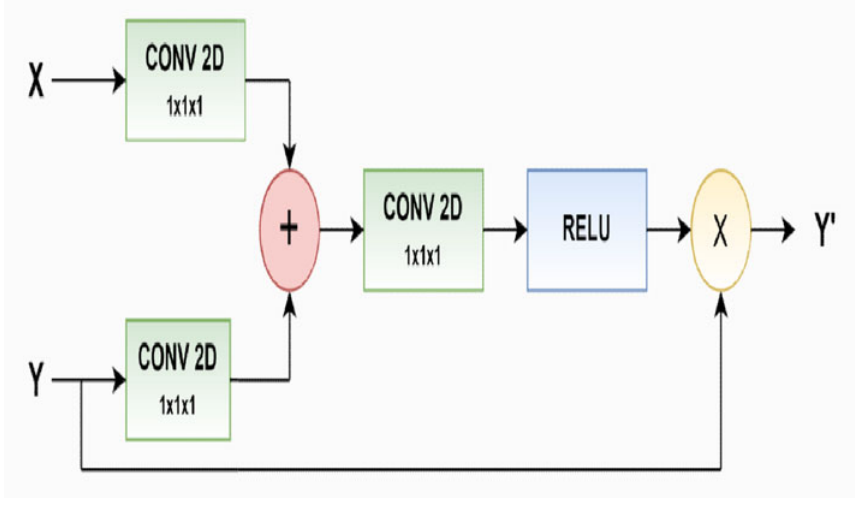

图2 在AWUNet模型中使用的注意门模块

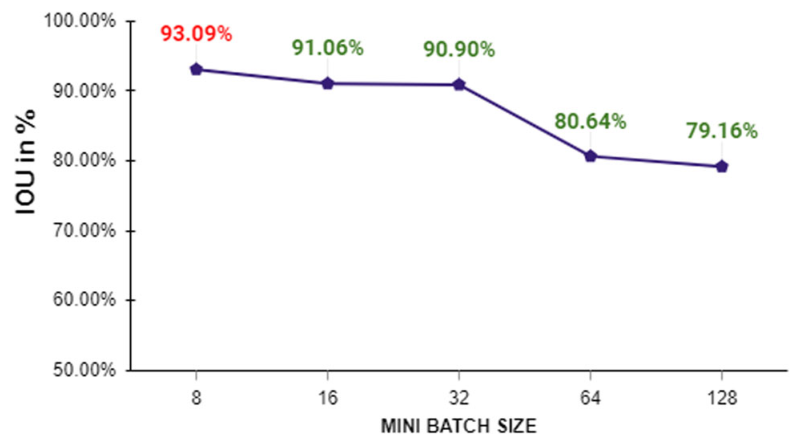

图3 Mini-batch size比较

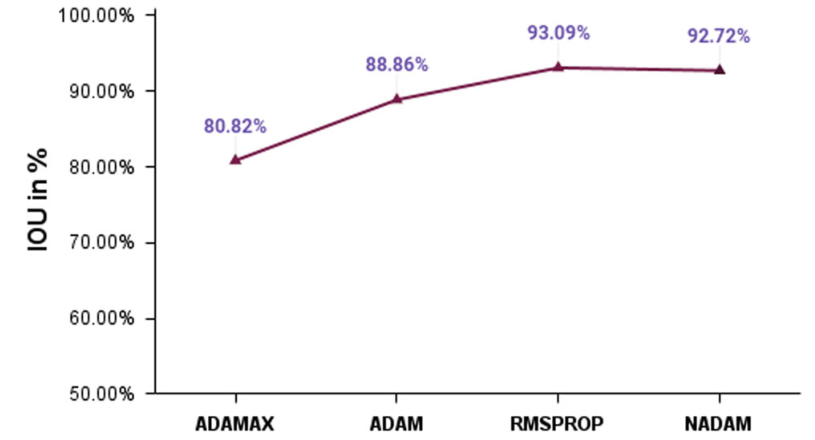

图4 训练AWUNet模型的优化器的比较

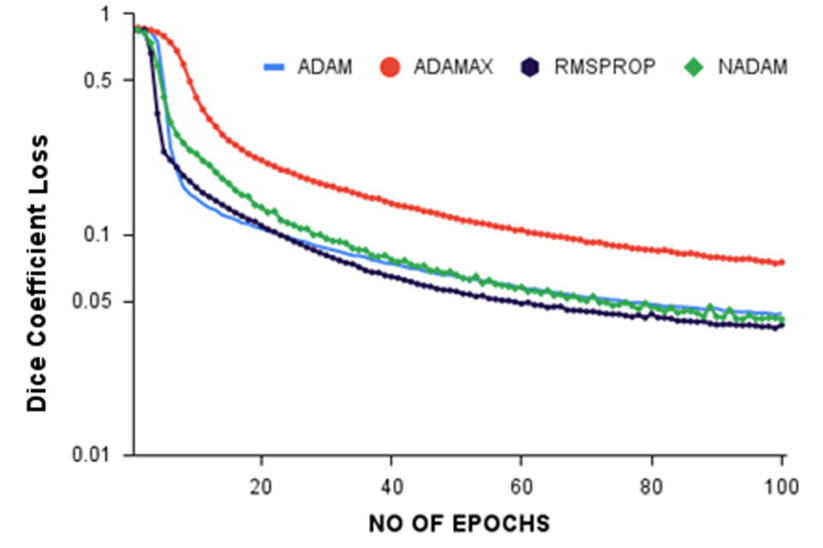

图5 研究中使用的各种优化器的骰子系数损失20230108AWUNet基于注意门

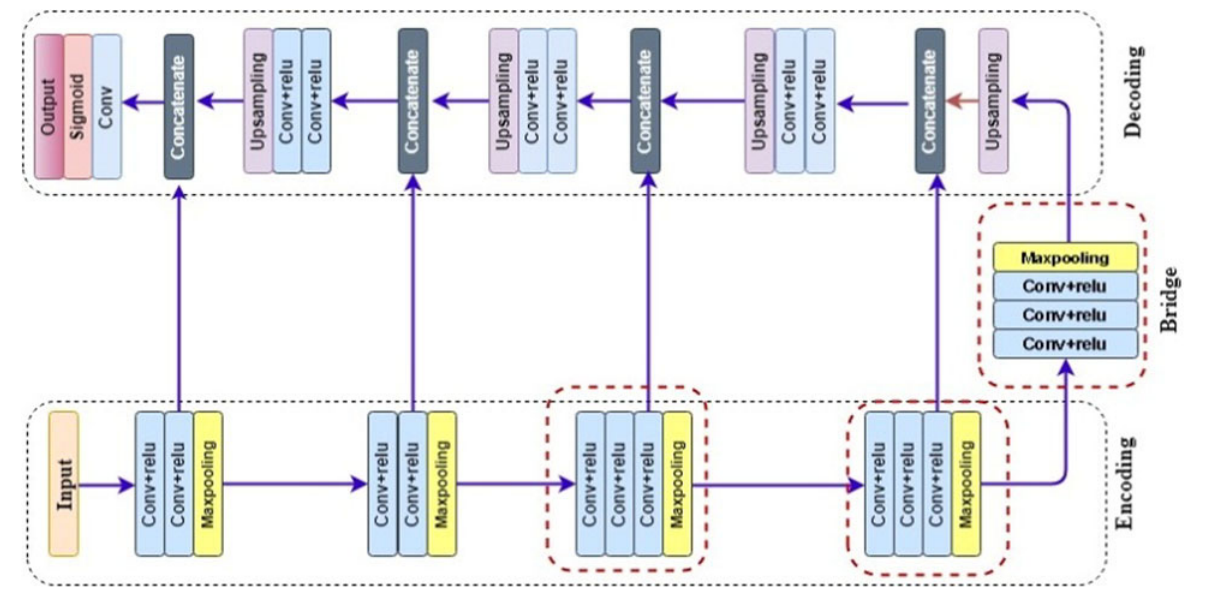

图6 VGG UNet

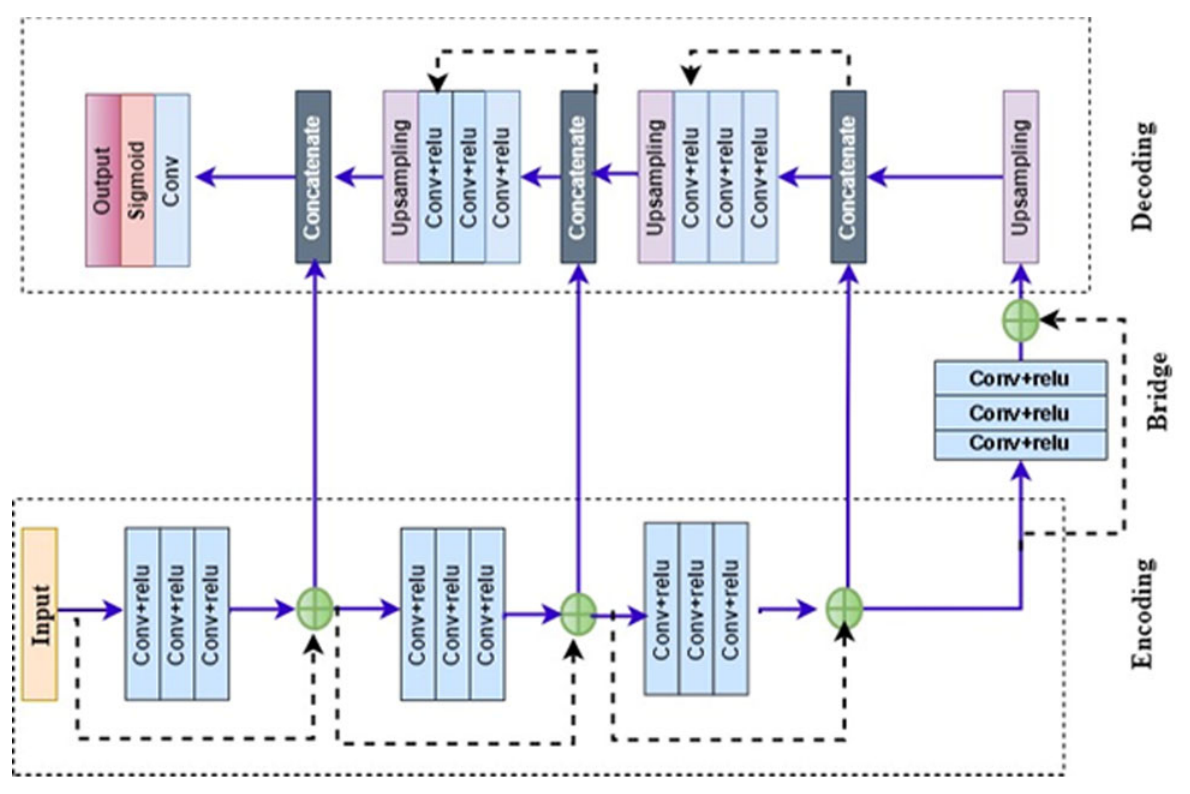

图7 ResNet UNet



图8 样本示例

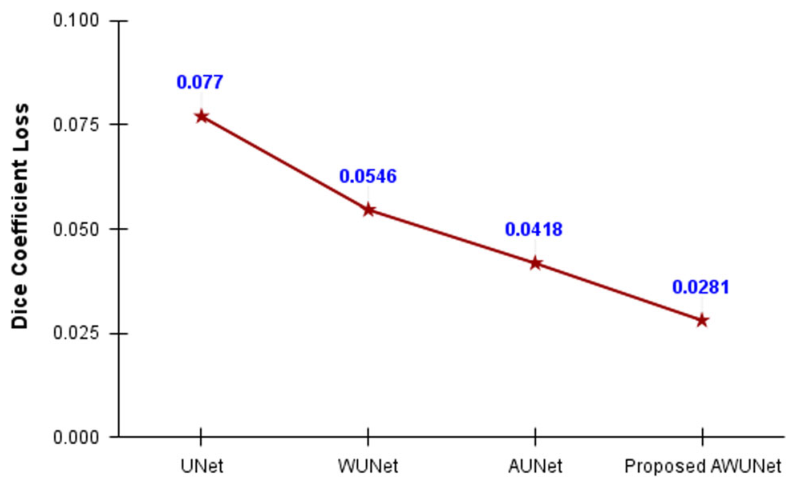

图9 用于消融研究的骰子系数损失比较

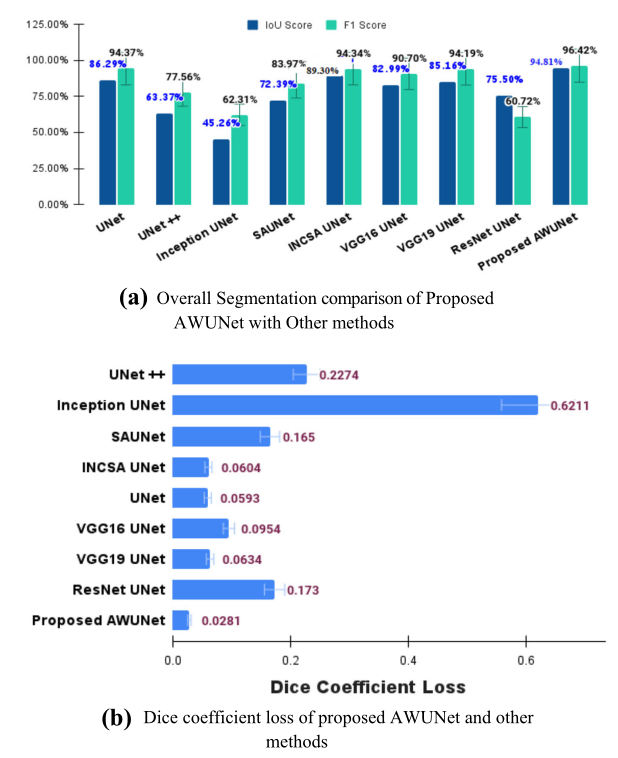

图10 a本文提出的AWUNet与其他方法的整体分割比较。b本文提出的AWUNet和其他方法的骰子系数损失

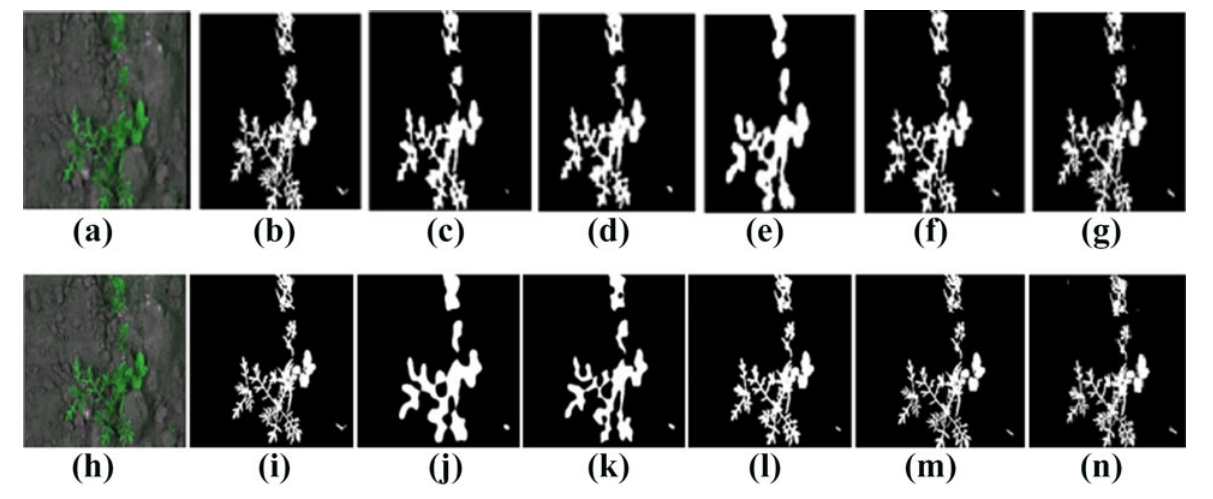

图11 分割结果与迁移学习UNet叶面积分割结果的比较a original image, b ground truth,c VGG16 UNet, d VGG19 UNet, e ResNet UNet, f UNet, g AWUNet;最先进的叶面积分割方法对分割结果的比较h original image, i ground truth, j UNet ++, k Inception UNet, l SAUNet, m INCSA UNet, n AWUNet





来 源

Banu, A.S., Deivalakshmi, S. AWUNet: leaf area segmentation based on attention gate and wavelet pooling mechanism. SIViP (2022). https://doi.org/10.1007/s11760-022-02403-z



编 辑

王春颖
